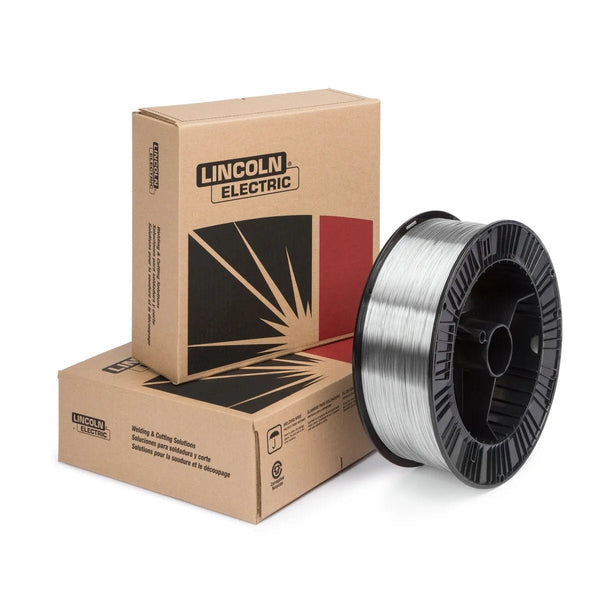

Lincoln ED037252 Blue Max 308LSi MIG GMAW Stainless Steel Welding Wire, 0.030 in, 33 lb Spool

SKU: ED037252
$561.17 $573.54

Financing Options

As low as /mo with.
Loading Affirm Estimate…
Lincoln Elite Dealer
Free Shipping
Lowest Price
BLUE MAX® MIG 308LSI is designed for use with 304 and 304L stainless steels base metals
AWS / Classification: AWS ER308Si, ER308LSi

Overview
Lincoln Blue Max ER308LSi Stainless MIG Wire — 0.030 in, 33 lb Spool (ED037252)

Lincoln Electric Blue Max ER308LSi in 0.030 in (0.8 mm) diameter on a 33 lb spool (ED037252) is the choice for MIG welding thin-gauge stainless steel sheet and light structural sections where heat input control and arc precision are critical. Classified AWS A5.9/A5.9M ER308LSi, this fine-diameter wire operates at lower amperages than 0.035 in or 0.045 in variants, enabling welding of 22-gauge through 10-gauge (0.030–0.134 in) 304 and 304L stainless steel. The high silicon content (0.65–1.00% Si) maintains excellent puddle fluidity and bead wetting at lower current, reducing the risk of cold lap and incomplete fusion on thin stainless. Low carbon (≤ 0.03%) ensures intergranular corrosion resistance in the heat-affected zone. WeldingMart stocks this product as an authorized Lincoln Electric distributor. See the complete welding wire catalog.

Specifications
Property Value
AWS Classification ER308LSi per AWS A5.9/A5.9M
Lincoln Part Number ED037252
Wire Diameter 0.030 in (0.8 mm)
Spool Weight 33 lb (15 kg)
Carbon Content ≤ 0.03% C
Silicon Content 0.65–1.00% Si
Chromium Content 19.5–22.0% Cr
Nickel Content 9.0–11.0% Ni
Polarity DCEP (electrode positive)
Shielding Gas Tri-mix (90% He / 7.5% Ar / 2.5% CO₂) or 98% Ar / 2% O₂
Tensile Strength (as-welded) ≥ 515 MPa (75,000 psi)
Yield Strength (as-welded) ≥ 310 MPa (45,000 psi)
Elongation ≥ 35%
Welding Process GMAW (MIG), short arc, pulsed MIG
Conformances AWS A5.9/A5.9M, ASME SFA-5.9
Applications and Industries
  • Food service equipment manufacturing: Thin stainless preparation tables, sinks, and shelving units from 18–22 gauge 304 stainless steel — 0.030 in wire reduces warping risk versus larger diameters.
  • Pharmaceutical clean room components: Stainless steel trays, racks, and fixtures in 304L where heat input must be minimized to avoid distortion of precision-machined surfaces.
  • Automotive exhaust systems: Thin-wall 304 stainless tubing (16–18 gauge) for performance exhaust headers and pipes — fine wire enables proper fusion on thin tubing walls.
  • Architectural and decorative stainless: Thin sheet facades, elevator panels, signage, and trim components where excellent bead cosmetics on visible surfaces are required.
  • Chemical instrument enclosures: Thin stainless analyzer housings, laboratory equipment, and sampling system components in 304L.
  • HVAC stainless ductwork: Light-gauge 304 stainless duct systems and fume hoods in laboratory and industrial settings.
Process Technology: Fine Diameter Stainless MIG — Short Arc and Pulse Control

At 0.030 in, ER308LSi typically runs in short arc (GMAW-S) or pulsed MIG (GMAW-P) transfer mode. Spray arc is technically possible above ~140 A but is rarely used on thin stainless:

Material Gauge Transfer Mode Amperage Range Advantage
18–22 gauge (0.048–0.030 in) Short arc GMAW-S 60–110 A Minimum heat input, all positions
14–18 gauge (0.075–0.048 in) Pulsed MIG GMAW-P 80–150 A average Spray quality, out-of-position
10–14 gauge (0.134–0.075 in) Pulsed or short arc 100–160 A Good fusion control on vertical stainless

For thin stainless, use a stringer bead (no weaving) to minimize heat input. Maintain consistent travel speed. Tack weld at close intervals (1–2 in) to control distortion. Argon backing on the root side of single-sided butt welds reduces sugaring (oxidized root bead). Source: Lincoln Electric Blue Max Stainless MIG Wire.

Polarity and Welding Parameters
Material Gauge / Thickness WFS (in/min) Voltage (V) Amperage Gas / Flow
22 ga (0.030 in) 150–200 16–18 55–80 A 98/2 Ar/O₂, 20 CFH
18 ga (0.048 in) 200–260 18–20 75–110 A 98/2 Ar/O₂, 22 CFH
14 ga (0.075 in) 260–330 20–22 105–145 A Tri-mix, 25 CFH
3/16 in (4.8 mm) 320–400 22–24 140–185 A Tri-mix, 28 CFH
Frequently Asked Questions
When should I use 0.030 in ER308LSi instead of 0.035 in?
Use 0.030 in for stainless thinner than 14 gauge (0.075 in), especially 18–22 gauge, where burn-through and distortion control are priorities. For 12 gauge and thicker, 0.035 in or 0.045 in is more productive.
How do I prevent stainless steel from warping during thin sheet MIG welding?
Use smallest effective wire, fast travel speed, low voltage, backstep welding, and copper/steel backing bars. Stainless has higher thermal expansion than carbon steel and warps more easily.
What causes the root bead to turn black on stainless MIG welds (sugaring)?
Sugaring is chromium oxidation from air exposure at high temperature. Prevent with argon back-purging. Remove any sugaring before service in corrosion-critical applications.
Is 0.030 in ER308LSi compatible with standard MIG machines?
Yes — most MIG machines covering 55–185 A are suitable. Ensure drive rolls and contact tips are sized for 0.030 in wire.
Can I use ER308LSi for vertical stainless MIG welding?
Yes, using short arc or pulsed MIG transfer. Avoid conventional spray arc out-of-position. Pulsed MIG with 0.030 in ER308LSi excels on thin to medium vertical stainless welds.

Related products: Blue Max ER308LSi 0.035 in, 33 lb (ED037250) | Blue Max ER309LSi 0.035 in, 33 lb (ED037291) | All Welding Wire

Specifications
FeatureValue
CONFORMANCES SPECIFICATIONCLASSIFICATION
AWS AWS A5.9ER308LSi, ER308Si
ABS AWS A5.9ER308LSi, ER308Si
Classification Shielding GasYield Strength @ 0.2% Offset, MPa (ksi)Tensile Strength, MPa (ksi)Elongation, %Charpy V-Notch, J (ft-lbs) @ -60°C (-76°F)
Typical Result 98% Ar, 2% O2430 (63)620 (90)3575 (55)
Classification %C%Cr%Cu%Mn%Mo%N%Nb%Ni%P%S%Si%TiFerrite Number (Delong ©)Ferrite Number (WRC-1992 ©)
ER308LSi Requirement 0.03 max.19.5 - 22.00.75 max.1.0 - 2.50.75 max.9.0 - 11.00.03 max.0.03 max.0.65 - 1.00
ER308Si Requirement 0.08 max.19.5 - 22.00.75 max.1.0 - 2.50.75 max.9.0 - 11.00.03 max.0.03 max.0.65 - 1.00
Typical Result 0.0219.9-20.10.101.7-2.00.080.060.03 max.9.6-10.70.030.010.75-0.930.011211
Diameter Transfer ModeShielding GasPolarityCTWD, mm (in.)⁽¹⁾Wire Feed Speed, m/min (in/min)Voltage, voltsApprox. Current, ampsDeposition Rate, kg/hr (lb/hr)
0.035 in (0.9 mm) Short Circuit Transfer90% He / 7.5% Ar / 2.5% CO2DC+13 (1/2)3.0 (120)19-20550.9 (2.0)
0.035 in (0.9 mm) Short Circuit Transfer90% He / 7.5% Ar / 2.5% CO2DC+13 (1/2)4.6 (180)19-20851.4 (3.0)
0.035 in (0.9 mm) Short Circuit Transfer90% He / 7.5% Ar / 2.5% CO2DC+13 (1/2)5.8 (230)20-211051.8 (3.9)
0.035 in (0.9 mm) Short Circuit Transfer90% He / 7.5% Ar / 2.5% CO2DC+13 (1/2)7.6 (300)20-211252.3 (5.0)
0.035 in (0.9 mm) Short Circuit Transfer90% He / 7.5% Ar / 2.5% CO2DC+13 (1/2)8.9 (350)21-221402.7 (5.9)
0.035 in (0.9 mm) Short Circuit Transfer90% He / 7.5% Ar / 2.5% CO2DC+13 (1/2)10.2 (400)22-231603.1 (6.7)
0.045 in (1.1 mm) Short Circuit Transfer90% He / 7.5% Ar / 2.5% CO2DC+13 (1/2)2.5 (100)19-201001.1 (2.8)
0.045 in (1.1 mm) Short Circuit Transfer90% He / 7.5% Ar / 2.5% CO2DC+13 (1/2)3.2 (125)19-201201.5 (3.5)
0.045 in (1.1 mm) Short Circuit Transfer90% He / 7.5% Ar / 2.5% CO2DC+13 (1/2)3.8 (150)211351.7 (4.2)
0.045 in (1.1 mm) Short Circuit Transfer90% He / 7.5% Ar / 2.5% CO2DC+13 (1/2)4.4 (175)211402.0 (4.8)
0.045 in (1.1 mm) Short Circuit Transfer90% He / 7.5% Ar / 2.5% CO2DC+13 (1/2)5.6 (220)221702.6 (6.1)
0.045 in (1.1 mm) Short Circuit Transfer90% He / 7.5% Ar / 2.5% CO2DC+13 (1/2)6.4 (250)22-231752.9 (6.9)
0.045 in (1.1 mm) Short Circuit Transfer90% He / 7.5% Ar / 2.5% CO2DC+13 (1/2)7.0 (275)22-231853.2 (7.6)
0.035 in (0.9 mm) Axial Spray Transfer98% Ar / 2% O2DC+13 (1/2)10.2 (400)221803.1 (6.7)
0.035 in (0.9 mm) Axial Spray Transfer98% Ar / 2% O2DC+13 (1/2)10.8 (425)231903.3 (7.1)
0.035 in (0.9 mm) Axial Spray Transfer98% Ar / 2% O2DC+13 (1/2)11.4 (450)232003.5 (7.5)
0.035 in (0.9 mm) Axial Spray Transfer98% Ar / 2% O2DC+13 (1/2)12.1 (475)232103.7 (8.0)
0.045 in (1.1 mm) Axial Spray Transfer98% Ar / 2% O2DC+13 (1/2)6.1 (240)231952.8 (6.6)
0.045 in (1.1 mm) Axial Spray Transfer98% Ar / 2% O2DC+13 (1/2)6.6 (260)242303.0 (7.2)
0.045 in (1.1 mm) Axial Spray Transfer98% Ar / 2% O2DC+13 (1/2)7.6 (300)242403.5 (8.3)
0.045 in (1.1 mm) Axial Spray Transfer98% Ar / 2% O2DC+13 (1/2)8.3 (325)252503.8 (9.0)
0.045 in (1.1 mm) Axial Spray Transfer98% Ar / 2% O2DC+13 (1/2)9.1 (360)252604.2 (10.0)
1/16 in (1.6 mm) Axial Spray Transfer98% Ar / 2% O2DC+19 (3/4)4.4 (175)252604.3 (9.2)
1/16 in (1.6 mm) Axial Spray Transfer98% Ar / 2% O2DC+19 (3/4)5.1 (200)263104.9 (10.5)
1/16 in (1.6 mm) Axial Spray Transfer98% Ar / 2% O2DC+19 (3/4)6.4 (250)263306.2 (13.1)
1/16 in (1.6 mm) Axial Spray Transfer98% Ar / 2% O2DC+19 (3/4)7.0 (275)273606.8 (14.4)
1/16 in (1.6 mm) Axial Spray Transfer98% Ar / 2% O2DC+19 (3/4)7.6 (300)283907.4 (15.8)
Note
⁽¹⁾ To estimate ESO, subtract 1/8 in (3.2 mm) from CTWD.
LECO Diameter 0.030 in (0.8 mm)
LECO Package 33 lb Spool
Diameter (in) 0.030
Includes
  • (1) 33 lb Spool
